چگونگی اجرای سازه LSF
در اجرای سازه LSF مانند سیستم‌های دیگر ساختمان سازی ابتدا طرح های معماری و سازه ای و درنهایت نقشه های اجرایی تهیه میشود . سپس اجرای سیستم براساس آنها صورت میگیرد.
مراحل اجرای سیستم LSF به شرح زیر میباشد.
شالوده
برای نصب و برپا کردن دیوارها در سیستم ال اس اف، ابتدا نواری به عمق ۴۰ تا ۵۰ سانتی متر اجرا میشود.
با توجه به عواملی چون نوع و ارتفاع ساختمان، مقدار بار وارده و ظرفیت باربری خاک، میتوان میزان ابعاد شالوده را دریابیم.
اجرای شالوده در هر شرایطی قابل اجرا بوده و هیچگونه محدودیتی در رابطه با جنس و شیب زمین وجود ندارد.
دیوار
برای انجام مراحل اجرای LSF انکربولت هایی از قبل کار گذاشته میشود. در این قسمت ابتدا تراک‌های کف بر روی این انکربولت‌ها نصب میشوند. سپس به صورت کشویی استادها داخل تراک کف قرار میگیرند.
منظور از استادها، اعضای قائم و اصلی برپایی دیوارها میباشند. که در سیستم های سازه‌ای وظیفه ی آنها تحمل بارهای ثقلی میباشد.
از اجزای تشکیل دهنده دیوارهای باربر و غیر باربر در سیستم‌های ساختمانی LSF میتوان به استادها و تراک‌ها اشاره کرد که بارهای عمودی و جانبی را به صورت پانلی به تکیه گاه انتقال میدهند.
از دیوارهای باربر به عنوان نگهدارنده نمای خارجی بنا، انتقال دهنده بارهای عمودی ساختمان، جذب کننده بارهای جانبی ساختمان (مثل باد و زلزله) استفاده میشود.
معمولا از دیوارهای غیر باربر، برای جداسازی فضاهای داخلی بنا استفاده میشود.
معمولا استادهای فولادی را برای عبور دادن تاسیسات از قبل سوراخ کاری میکنند. سپس از بالا و پایین با فواصل ۴۰ یا ۶۰ سانتی متری به تراک ها اتصال داده میشود.
این شیوه ساخت در صورتی که بخواهیم بادبند اضافه کنیم، برای مقاومت آن در برابر بارهای جانبی (از جمله بارهای حاصل از باد و زلزله) بسیار مناسب میباشد.
سقف
در سیستم ال اس اف از شیوه های اجرایی گوناگونی برای سقف‌ها و بام‌ها استفاده میشود. به گونه‌ای که انواع بام‌ها قابل اجرا هستند.
دو نوع از متداول ترین روش های اجرای بام به شرح زیر است.

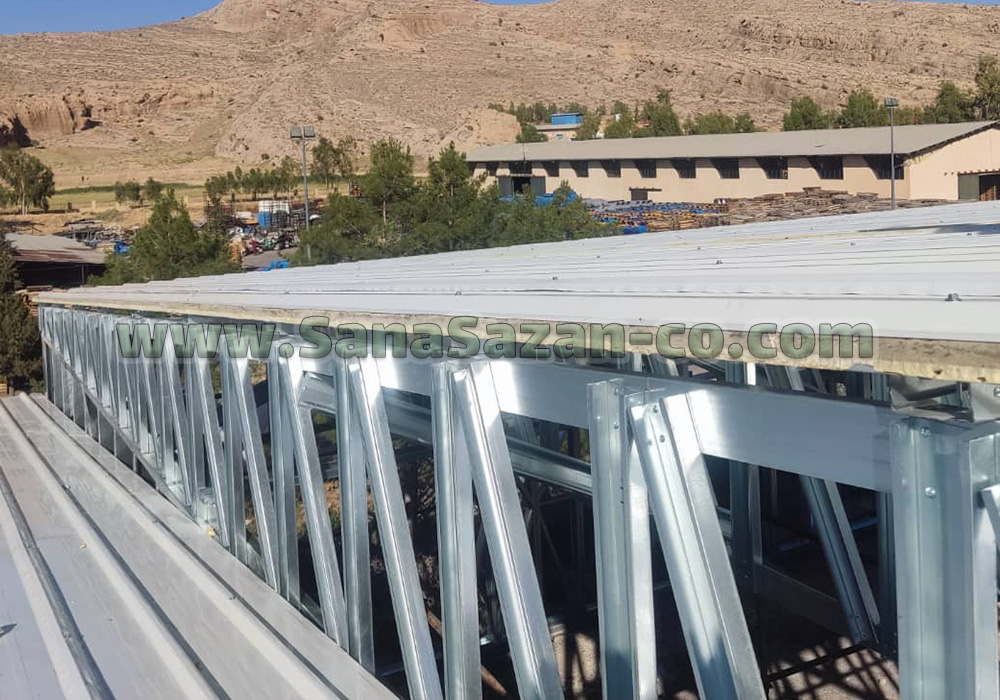

• استفاده از خرپاهای سقفی که از قسمت جلو تا عقب بنا را پوشش دهی میکنند.
• استفاده از سیستم تیرریزی مسطح که برای اجرای سقف‌ها بین تکیه گاه ها یا دیوارهای باربر مشترک، مورد استفاده قرار میگیرد.
تیرریزی‌ها معمولا در ساخت و ساز سقف‌های میانی در سیستمLSF ، در امتداد استادهای دیوار انجام میشود.
برای پوشش دهی این سقف‌ها از بتن ریزی یا نصب تخته های چوبی یا گچی انجام میگیرد.
در مناطق زلزله خیز یا مناطقی که وزش باد شدید باشد قاب سقف را باید مهاربندی کرد.
تاسیسات
مقاطع CFS در واقع به عنوان تیرچه‌های سقف یا استادهای دیوار مورد استفاده قرار میگیرد این مقاطع دارای سوراخ‌هایی میباشند که برای عبور و نصب تاسیسات از آن‌ها استفاده میشود
